SP6534FC是一顆高性能的開關電源次級側同步整流控制電路。在低壓大電流開關電源應用中，輕松滿足6級能效，是理想的超低導通壓降整流器件的解決方案。芯片可支持高達150kHz的開關頻率應用，并且支持CCM / QR / DCM等開關電源工作模式應用，其極低導通壓降產生的損耗遠小于肖特基二極管的導通損耗，極大提高了系統的轉換效率，大幅降低了整流器件的溫度。

       芯片內置耐壓45V的NMOSFET同步整流開關，且具有極低的內阻，典型RdsON低至8mΩ，可提供系統高達3.4A的應用輸出；還內置了高壓直接檢測技術，耐壓高達150V；以及高達30V的供電電壓，使得控制器可直接使用5V的輸出電壓整流應用中。

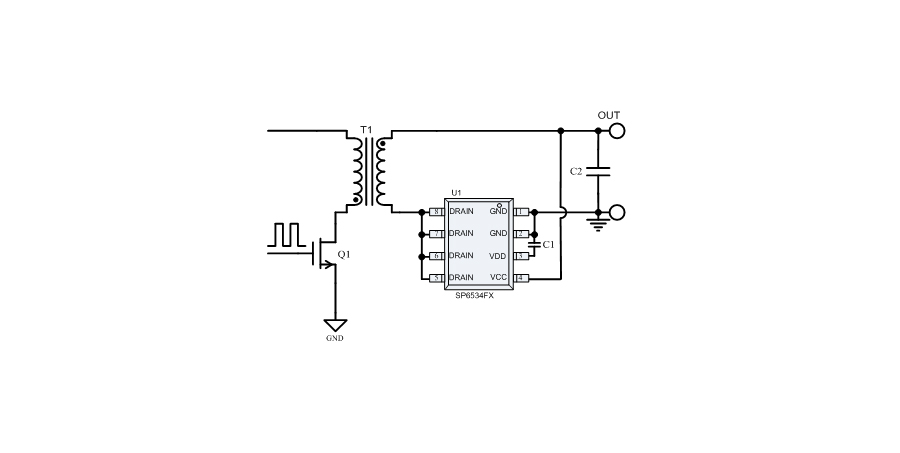

       高集成度的電路設計使得芯片外圍電路極其簡單，在5V應用中，只需搭配1顆電容，即可構建一個完整的同步整流應用系統。
